滾珠螺桿支撐座的結構特性與安裝指引 #
滾珠螺桿支撐座主要用於固定螺桿的兩端，能夠承受螺桿運轉時產生的軸向負荷，確保結構運作穩定。SYK針對輕、中、重負荷設備，提供多種適用的螺桿支撐座，並依據螺桿精度（C3、C5、C7）提供不同等級的搭配方案。
支撐座型號與結構特徵 #

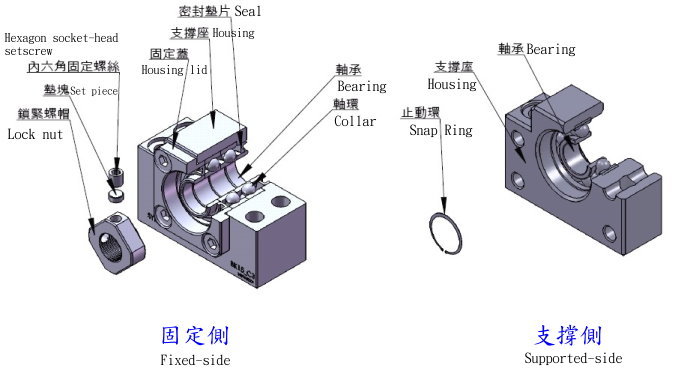

支撐座共分為八種型號，對應標準滾珠螺桿庫存品的軸端與成品，標準化支撐座包括EK、EF、FK、FF型，針對一般滾珠螺桿則有AK、AF、BK、BF型。
- 固定側配備經預壓調整的JIS5級或P0級角接觸滾珠軸承，可依螺桿等級選擇最經濟的搭配。
- 提供高精度且穩定的迴轉性能。
- 支撐側採用深溝槽滾珠軸承。
- EK、BK、FK、AK型內部軸承含有適量鋰皂基潤滑脂，並以特殊密封設計，適合長期使用。
主要型號分類 #
固定端_一般型
支持端-一般型
固定端_重荷型安裝程序 #
安裝支撐座 #

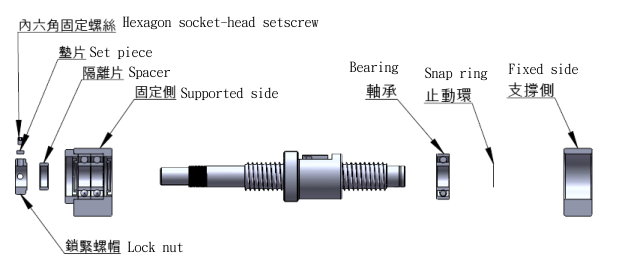

- 將固定側安裝到螺桿上。
- 將固定側插入，鎖緊鎖固螺帽，並用墊塊與內六角固定螺栓固定。
- 支撐側軸承以止動環固定於螺桿軸上，並裝入支撐側支撐座。
注意：
- 請勿拆解支撐單元。
- 螺桿軸插入時，避免油密封墊片凸緣翻轉。
- 內六角固定螺栓壓緊墊塊時，建議塗抹黏結劑防止鬆脫。嚴苛條件下，請採取額外防鬆措施，詳情可聯繫SYK嵩陽。
工作台與基座上的安裝 #

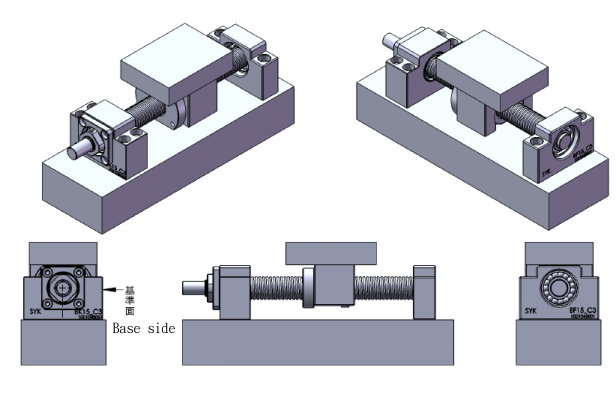

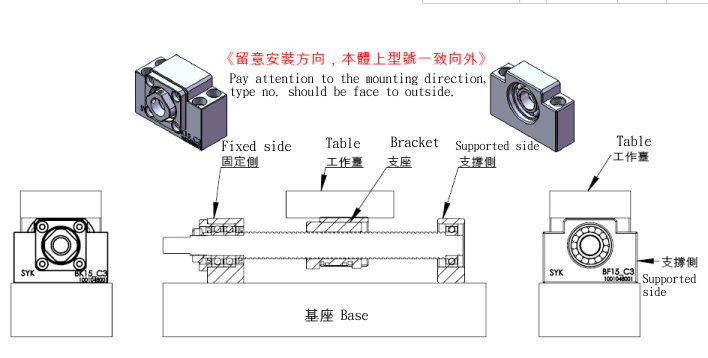

- 使用支架將滾珠螺桿螺帽安裝於工作台，先暫時鎖緊螺帽。
- 將固定側暫時旋緊於基座，並將工作台靠近固定側支撐單元，對準軸中心，調整工作台使其平滑移動。
- 以固定側為基準時，調整螺帽與工作台或支架內保持間隙。
- 以工作台為基準時，使用薄墊片調整（角型支撐單元），或於螺帽外表面與安裝部內面間留間隙（圓型支撐座）。
- 反覆移動工作台，調整至螺帽全行程皆能平滑運動，最後暫時將支撐座擰緊於基座。
確認精度與完全鎖緊 #

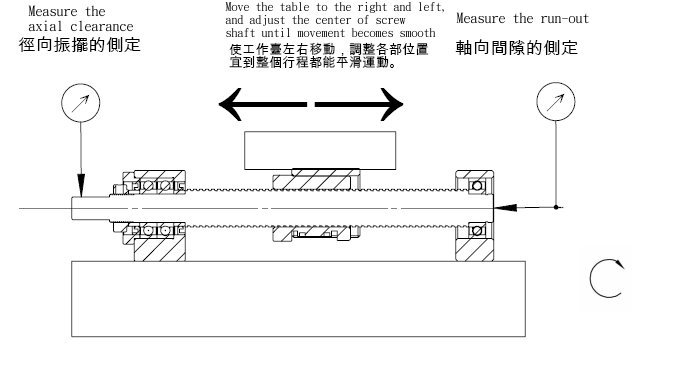

- 使用千分錶測試滾珠螺桿軸端的擺動與軸向間隙，依序完全鎖緊螺帽、螺帽支座、固定側與支撐側。
與馬達的連接 #
- 將馬達支座安裝於基座。

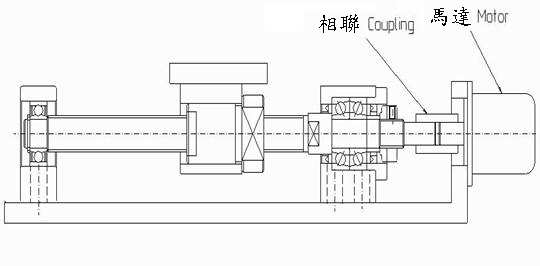

- 使用聯軸器將馬達與滾珠螺桿連接，注意安裝精度。
- 進行充分的試車運行，確保運作順暢。
